جزئیات محصول:
|
| درخواست: | تقویت کننده وای فای پهپاد | نوع: | PCBA دو باند |
|---|---|---|---|
| سری: | تقویت کننده سیگنال پهپاد | ویژگی ها: | Drone Dualband 4W PCBA |
| نوع نصب: | درست شد | توضیحات: | تقویت کننده سیگنال 2.4 گیگاهرتز و 5.8 گیگاهرتز 4 وات |
| کد تاریخ ساخت: | 230102 | فرکانس کاری: | 2.4-2.5GHz &5.725-5.85GHz |
| قدرت خروجی: | 4 وات | بهره Rx 2.4 گیگاهرتز: | 17 دسی بل |
| افزایش Tx 2.4 گیگاهرتز: | 18 دسی بل | بهره Rx 5.8 گیگاهرتز: | 15 دسی بل |
| افزایش Tx 5.8 گیگاهرتز: | 18 دسی بل | قدرت ماشه ورودی: | 3-20dBm |
| منبع تغذیه: | 5 تا 16 ولت | اندازه: | 57*53*5 میلی متر |
| قابل تنظیم: | بهره TX/RX | ||
| برجسته کردن: | DJI Mavic Range Extender,2.4GHz و 5.8GHz محدوده گسترش دهنده,4W تقویت کننده محدوده گسترش دهنده,2.4GHz & 5.8GHz Range Extender,4W Amplifier Range Extender |
||
مرور کلی محصول
1توضیحات
تقویت کننده دو باند 2.4GHz و 5.8GHz برای DJI Mavic، Phantom، Avata FPV
این گسترش دهنده دامنه دو باند 2.4GHz و 5.8GHz با تقویت کننده 4W برای هواپیماهای بدون سرنشین FPV DJI Mavic، Phantom و Avata طراحی شده است.بهبود تجربه پرواز و محدوده کنترل.
2مشخصات محصول
|
شماره |
پست ها |
مشخصات |
|
|
1 |
محدوده فرکانس |
2.4-2.5GHz |
5.725-5.85 گيگاهرتز |
|
2 |
ولتاژ کار |
5 تا 16 ولت |
5 تا 16 ولت |
|
3 |
دریافت سود |
17dB±1 |
15dB±1 |
|
4 |
افزونه انتقال: |
18dB±1 |
18dB±1 |
|
5 |
حداکثر قدرت خروجی ((P1dB) |
36dBm ((4W) |
36dBm ((4W) |
|
6 |
قدرت کشش ورودی |
حداقل:3dBm حداکثر:20dBm |
حداقل:3dBm حداکثر:20dBm |
|
7 |
دستگاه الکتریکی |
3٪@28dBm 802.11g 54Mbps OFDM 64QAM BW 20MHz |
3٪@28dBm 802.11a 54Mbps OFDM 64QAM BW 20MHz |
|
8 |
رقم سر و صدا |
<2.5dB |
<2.5dB |
|
9 |
عرضه فعلی |
580mA@Pout 28dBm 12V |
580mA@Pout 28dBm 12V |
|
10 |
تاخیر زمان سوئیچ TX/RX |
1us1us | |
|
11 |

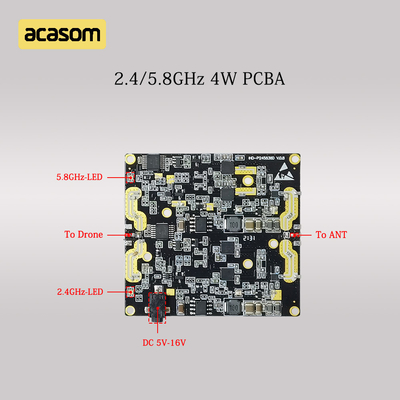

شاخص LED |
فرستنده: سبز، گیرنده: قرمز |
|
|
12 |
دمای کار |
-30°C~+70°C |
|
|
13 |
دمای ذخیره سازی |
-40°C تا +150°C |
|
|
14 |
رطوبت عملیاتی |
تا 95 درصد رطوبت |
|
|
15 |
سوکت برق |
2.5*0.7mm |
|
|
16 |
اندازه پوسته |

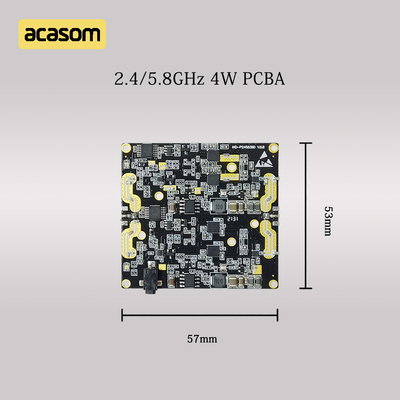

۵۷*۵۳*۵ میلی متر |
|
|
17 |
وزن خالص |
0.1 کیلوگرم |
|
3مزایای محصول
4جزئیات محصول

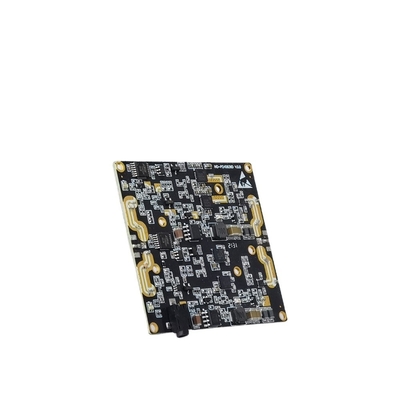

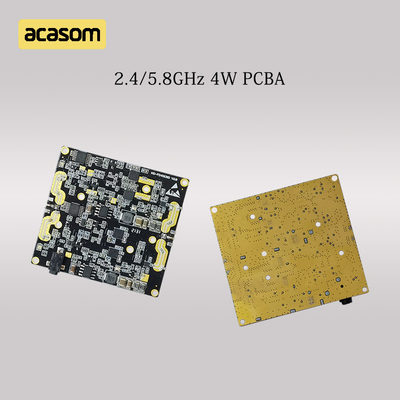

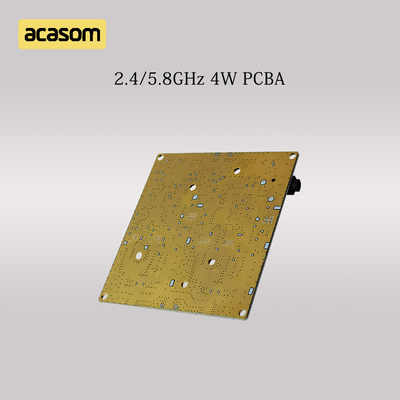

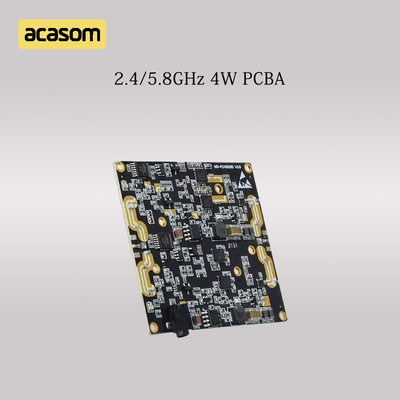

ACASOM 2.4 و 5.8GHz تقویت کننده سیگنال دو باند
باند کاری: 2.4-2.5GHz و 5.725-5.85GHz
قدرت خروجی: 4W ((36dBm)
2.4-2.5GHz &5.725-5.85GHz تقویت کننده / تقویت کننده / گسترش دهنده می تواند برای DJI Mavic 3 کلاسیک Mavic 3 Mavic2 Mini3 Phantom4 ، Autel EVO2 ، skydio ، Parrot و سایر هواپیماهای بدون سرنشین استفاده شود ،برای اینکه دامنه پرواز بیشتر از ۱۰ کیلومتر باشد.
